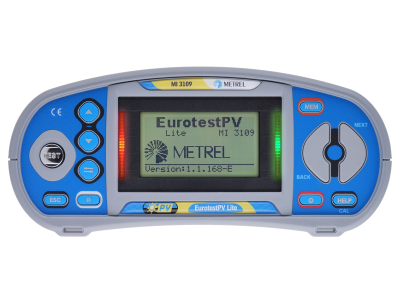

MI 3109 EurotestPV Lite

• Mediciones de aislamiento y de curva I-U en un equipo: con el MI 3109 solo se necesita un equipo para realizar las mediciones de aislamiento hasta 1000V para comprobar la seguridad de la instalación FV y las mediciones de la curva I-U necesarias para la evaluación y la solución de problemas de los módulos o (con una eficiencia de hasta aprox. 20 %) strings FV.
• Autotest: Esta función está diseñada para realizar una serie completa de pruebas según la norma EN 62446 en los módulos o strings FV con solo pulsar un botón:
  – Resistencia de aislamiento entre la salida positiva y tierra;
  – Resistencia de aislamiento entre la salida negativa y tierra;
  – Tensión de circuito abierto;
  – Tensión de cortocircuito.
• Cálculo de valores STC: los valores de medición de tensión y corriente se recalculan, de acuerdo con las condiciones ambientales, a los valores de condiciones de prueba estándar que hacen posible comparar los resultados incluso si se tomaron en condiciones de prueba diferentes.
• Cálculos de eficiencia: Dos canales de tensión y corriente para medir los parámetros AC y DC simultáneamente.
• Unidad remota FV: Unidad opcional para medir la irradiación solar y la temperatura del módulo FV simultáneamente.
• Representación gráfica de la curva I – U del módulo: la característica I-V del módulo o string FV se representa gráficamente en el panel LCD.
• Memoria: Permite almacenar hasta 1800 resultados de prueba o hasta 500 resultados gráficos con registro de tiempo en la memoria interna.
• Conectividad Bluetooth: Permite la comunicación Bluetooth con tablets Android y smartphones a través del adaptador Bluetooth opcional.
• Aplicación Android: permite la gestión avanzada de datos con la APP EuroLink PV y EuroLink Android.
• Descargable: el software para PC EuroLink Pro permite la descarga, revisión, análisis e impresión de los resultados de prueba.

Instalaciones fotovoltaicas:

Medidas en el lado DC de la instalacion FV:

• Resistencia de aislamiento;
• Continuidad de conductores PE;
• Uoc (Tensión de circuito abierto) e Isc (Corriente de cortocircuito);
• Curva V-I de módulos y strings FV.;
• Tensión, corriente y potencia de strings e inversores;
• Irradiancia;
• Temperatura del módulo.

Medidas en el lado AC de la instalación FV:

• Tensión, corriente, potencia;
• Eficiencia del módulo FV, inversor, cálculo de sistema FV.
